Gauge Chart

Presentación del Gauge Chart

Descripción General​

El componente Lightning Web Component (LWC) 'Gauge Chart' ofrece una herramienta de visualización dinámica e interactiva para mostrar indicadores de rendimiento dentro de Salesforce. Este componente está diseñado para representar datos en forma de gráfico circular, proporcionando a los usuarios una manera clara e intuitiva de evaluar el progreso hacia un objetivo o umbral. Al utilizar el Gauge Chart, los usuarios pueden monitorear eficazmente los indicadores clave de rendimiento (KPI) y tomar decisiones informadas basadas en insights visuales.

¿Cómo Funciona?​

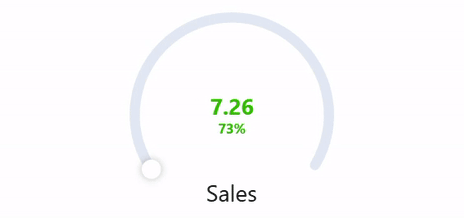

El Gauge Chart muestra los datos en un gráfico circular, con segmentos que representan diferentes métricas. El gráfico incluye:

  • Valor Actual: El valor actual de la métrica.
  • Valor Objetivo: El valor objetivo o umbral que se debe alcanzar para completar el 100% del gráfico.
  • Título (Opcional): Un título específico para el gráfico, que proporciona contexto a los datos mostrados.
  • Subtítulo (Opcional): Contexto o detalles adicionales sobre los datos mostrados.
  • Format Pipe (Opcional): Una función para personalizar el formato de los valores mostrados (por ejemplo, formato de porcentaje).

Uso​

Configuración del Flujo​

Para usar el Gauge Chart, debe configurar un flujo en Salesforce que recupere los datos necesarios y los pase al LWC. Aquí le mostramos cómo hacerlo:

  1. Definir la Variable ResultCollection:

    • En el Flow Builder, cree una nueva variable llamada ResultCollection.
    • Establezca el Tipo de Datos en Texto.
    • Asegúrese de que "Permitir múltiples valores (colección)" esté marcado.
    • Marcarla como "Disponible para salida" para que pueda ser accedida por el componente.

  2. Crear un Recurso de Fórmula:

    • Cree un nuevo recurso de tipo Fórmula.
    • Establezca el Nombre de API en algo como LaFormula.
    • Establezca el Tipo de Datos en Texto.
    • Use el editor de fórmulas para construir su cadena JSON. Por ejemplo:
      '{"actualValue": "' + TEXT(5) + '", "targetValue": "' + TEXT(10) + '", "title": "Test"}'
    • Esta fórmula construye una cadena JSON con los valores especificados.

  3. Asignar la Fórmula a ResultCollection:

    • Añada un elemento Asignación a su Flujo.
    • Establezca la variable ResultCollection en el valor del recurso de fórmula (LaFormula).
    • Asegúrese de que el operador esté configurado en Agregar.

  4. Guardar y Activar el Flujo:

    • Guarde su Flujo.
    • Active el Flujo si no está ya activo.

Uso de Consultas de Entrada​

Alternativamente, puede usar consultas de entrada para proporcionar datos al Gauge Chart. Aquí le mostramos cómo:

  1. Definir las Consultas de Entrada:

    • Cree una lista de consultas de entrada en forma de cadena JSON. Cada consulta debe incluir una clave (ID de referencia) y un valor (consulta SOQL).
    • Ejemplo:
      [
        {"referenceId": "wonOpportunities", "query": "SELECT SUM(Amount) totalAmount FROM Opportunity WHERE IsWon = true"}
      ]

  2. Pasar las Consultas de Entrada al Componente:

    • Use el atributo inputQueries del componente Gauge Chart para pasar la cadena JSON de las consultas de entrada.
    • El componente ejecutará esta consulta y usará los resultados para llenar el gráfico.

  3. Crear una Función de Transformación:

    • Defina una función de transformación JavaScript en un archivo y súbala como un Recurso Estático en Salesforce. Esta función procesará los resultados de las consultas y los formateará para el Gauge Chart.

    • Ejemplo:

      /* Todas las funciones deben definirse dentro del ámbito window.MobeeDynamicFunctions para funcionar con la aplicación móvil Mobee */

      window.MobeeDynamicFunctions = {
        calculateTotalWonAmount: (inputData) => {
          // Representa los datos de entrada recuperados por la referencia definida
          let wonOpportunities = inputData['wonOpportunities'];
          if (wonOpportunities && wonOpportunities.length) {
            const totalAmount = wonOpportunities[0].totalAmount;
            let gaugeDataItem = {
              actualValue: totalAmount,
              targetValue: 1000000, // Valor objetivo fijo para la comparación (por ejemplo, 1.000.000 $)
              title: "Monto Total Ganado",
              subtitle: "Contra el Objetivo de Venta",
            };
            return [gaugeDataItem];
          }
          return [];
        }
      }

  4. Subir el Archivo JavaScript como un Recurso Estático:

    • En Salesforce, vaya a Configuración.
    • En el cuadro de búsqueda rápida, escriba Recursos Estáticos y seleccione Recursos Estáticos.
    • Haga clic en Nuevo para subir su archivo JavaScript que contiene la función de transformación.
    • Proporcione un nombre para el Recurso Estático (por ejemplo, MyMobeeFunctions) y suba el archivo.

  5. Definir la Función de Transformación:

    • En la configuración de Mobee, establezca Mobee Dynamic Function File Name en el nombre del Recurso Estático que creó (por ejemplo, MyMobeeFunctions).
    • En el campo etiquetado Nombre de la Función de Transformación JavaScript, ingrese el nombre de la función que definió (por ejemplo, calculateTotalWonAmount).
